Firma Andrx Pharmaceuticals korzysta z unikalnego rozwiązania z podwójnie ułożoną jednostką przeciwprądową
Główny utleniacz OEM z siedzibą w Ft. Lauderdale na Florydzie potrzebował wymiennika ciepła do systemu utleniacza katalitycznego, który miał być sprzedawany firmie Andrx Pharmaceuticals, która zawierała niebezpieczne zanieczyszczenia powietrza, które musiały zostać usunięte z obszaru produkcyjnego. Strumień powietrza procesowego przeszedł przez system utleniacza w celu usunięcia 99% zanieczyszczeń unoszących się w powietrzu, zanim strumień powietrza został odprowadzony do atmosfery. Wymiennik ciepła musiał wykorzystywać ciepło powietrza wywiewanego, aby zmaksymalizować wydajność energetyczną utleniacza. Wymiennik ciepła Thermo-Z firmy Munters został wybrany jako podgrzewacz wstępny w systemie, aby zapewnić oszczędność energii poprzez pomiar temperatury powietrza wywiewanego 1200ºF i wykorzystanie jej do wstępnego podgrzania temperatury powietrza wlotowego 100ºF do około 650ºF.
Szybkie fakty
- Niestandardowa konstrukcja o niewielkich rozmiarach
- Wiele piętrowych wymienników ciepła w jednej obudowie zewnętrznej
- Spawana konstrukcja z prawie zerowym wyciekiem umożliwia utleniaczowi osiągnięcie wysokiej wydajności niszczenia
Znalezienie idealnego dopasowania

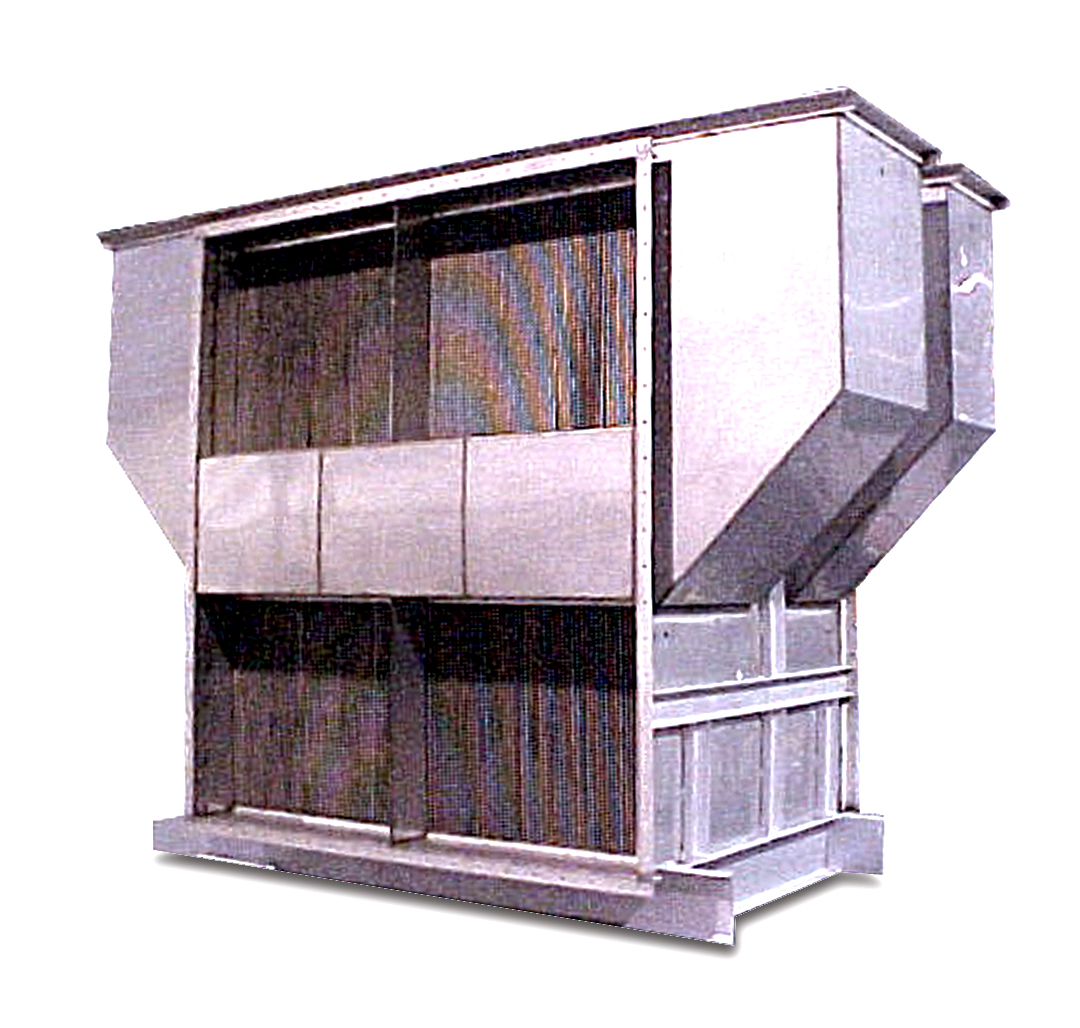

Aplikacja wymagała przepływu powietrza o prędkości 60 000 cfm, co zwykle wiąże się z dużymi wieloma jednostkami przeciwprądowymi. Jednak przestrzeń była ograniczona, więc rozmiar śladu był poważnym problemem. Wyzwaniem było znalezienie jednostki przeciwprądowej, która zmieściłaby się w ograniczeniach OEM, a jednocześnie spełniałaby ich wymagania dotyczące wydajności. Odpowiedzią była podwójna konstrukcja Muntersa. Dwie identyczne jednostki przeciwprądowe zostały ułożone jeden na drugim, dzięki czemu powierzchnia zajmowana przez system była wielkości pojedynczej jednostki, czyli mniej więcej o połowę mniej niż typowa powierzchnia. Konstrukcja wymagała dużego wewnętrznego i zewnętrznego wsparcia konstrukcyjnego oraz specjalnie zaprojektowanych komór do kierowania powietrza do wlotów i wylotów.
Udany związek
Rezultatem netto był konkurencyjny kosztowo, dobrze zaprojektowany przemysłowy wymiennik ciepła, który zapewniał najmniejszą dostępną powierzchnię w branży przy podobnej wydajności urządzenia. Munters sprostał wyzwaniu postawionemu przez producenta OEM i mu sprostał. Jest to jeden z czterech wymienników ciepła Thermo-Z stosowanych razem z utleniaczami w Andrx Pharmaceuticals. Ze względu na sukces tych projektów, piąta instalacja Thermo-Z jest w trakcie budowy w tej lokalizacji, a trzy do czterech kolejnych jednostek ma zostać zainstalowanych w zakładzie w Północnej Karolinie. Innowacje Munters pomogły zabezpieczyć długoterminową przyszłość z tym producentem OEM i opracować unikalny projekt w branży wysokotemperaturowego odzysku energii.
Szybkie fakty
- Niestandardowa konstrukcja o niewielkich rozmiarach
- Wiele piętrowych wymienników ciepła w jednej obudowie zewnętrznej
- Spawana konstrukcja z prawie zerowym wyciekiem umożliwia utleniaczowi osiągnięcie wysokiej wydajności niszczenia
